迷你车床换装超硬刀具

这是一个悲伤的故事。

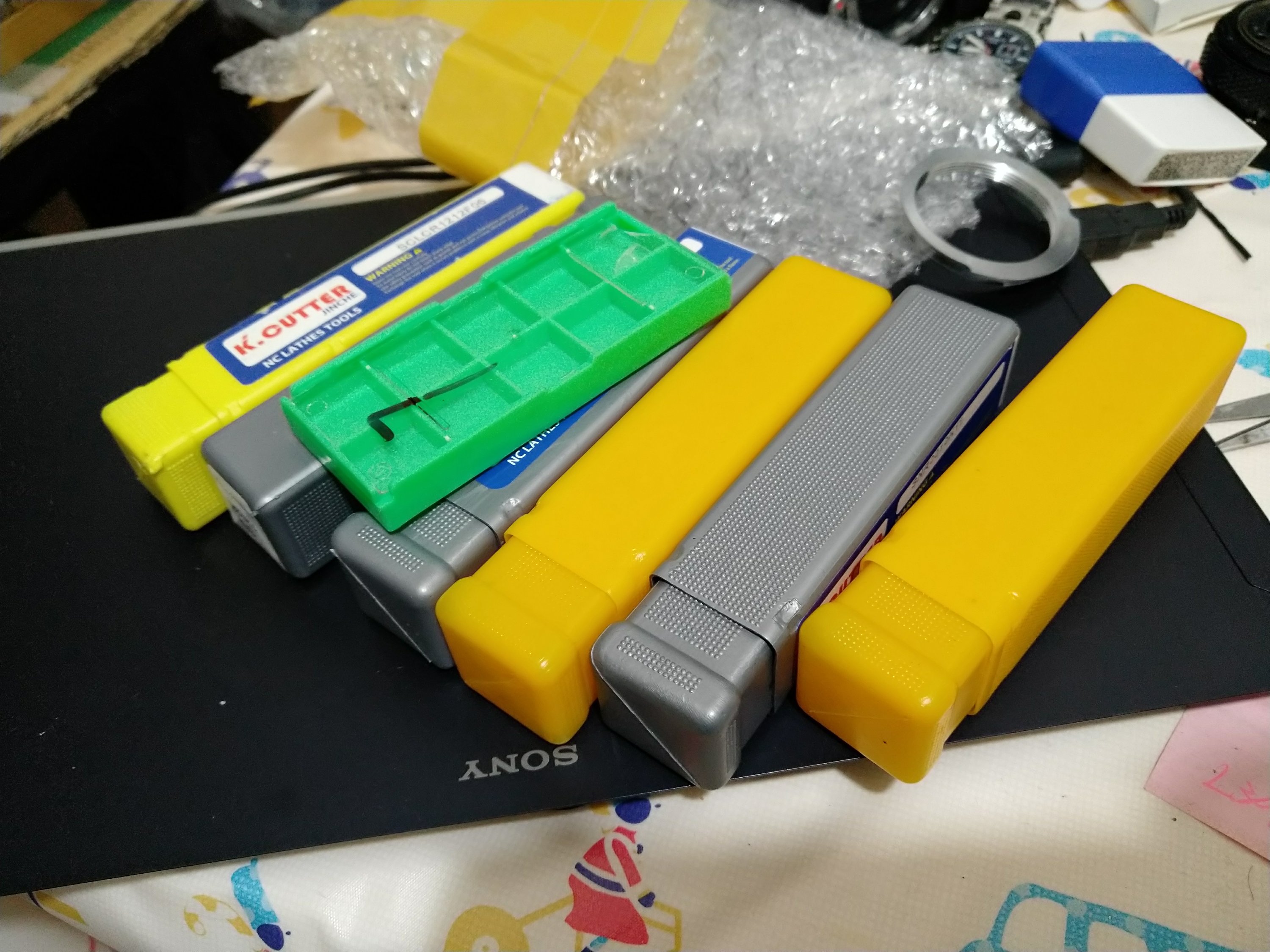

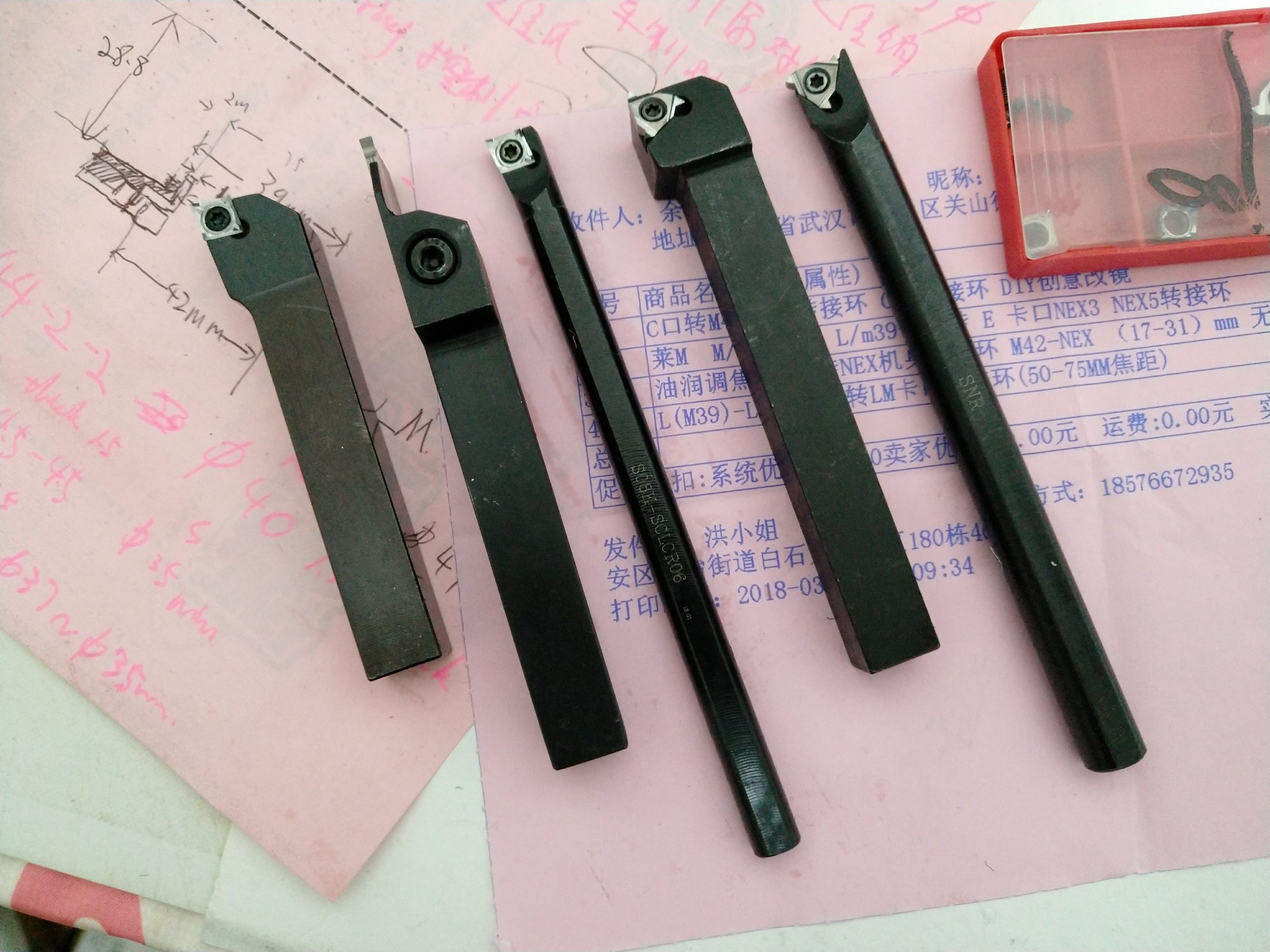

samyu千里迢迢给我带来一批超硬刀具,加工铝合金用的,之前我都是自己磨刀,效率很低。下图分别是外圆,裁断,内圆,外螺纹,内螺纹刀具,刀片已经装上。实际我还需要钢外圆,内圆,裁断刀具,考虑到用处较少,还是先忍了。刀具叫卡特,型号是在淘宝上跟店家一个一个确认买的,主要想尽同一个刀片可能有多个刀尖,不同的刀杆能用同样的刀片(但最后只有外圆内圆刀片是一样的,两个刀尖),前后用了两个小时,主要围绕我的车床加工能力进行确认,最后定了如下组合。

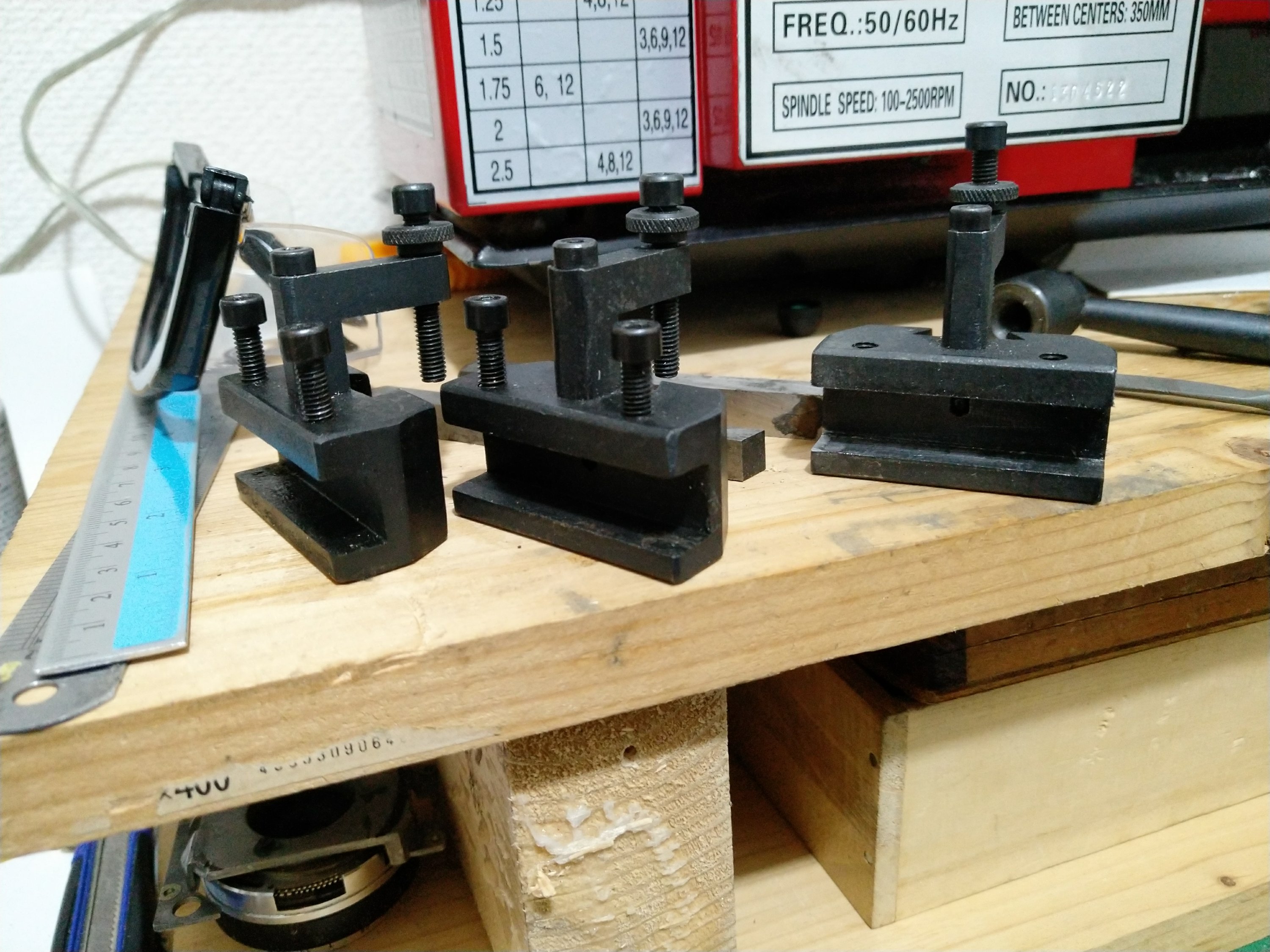

然而发现我手头的夹具都是误差很大,号称12的间距,但实际都小了一点点,没有一个能夹上的,这种设计奇葩的夹具在市面上非常罕见,估计因为设计问题已经停产。如果我想在这个系统上加新刀具,就必须自己再做几个夹具。

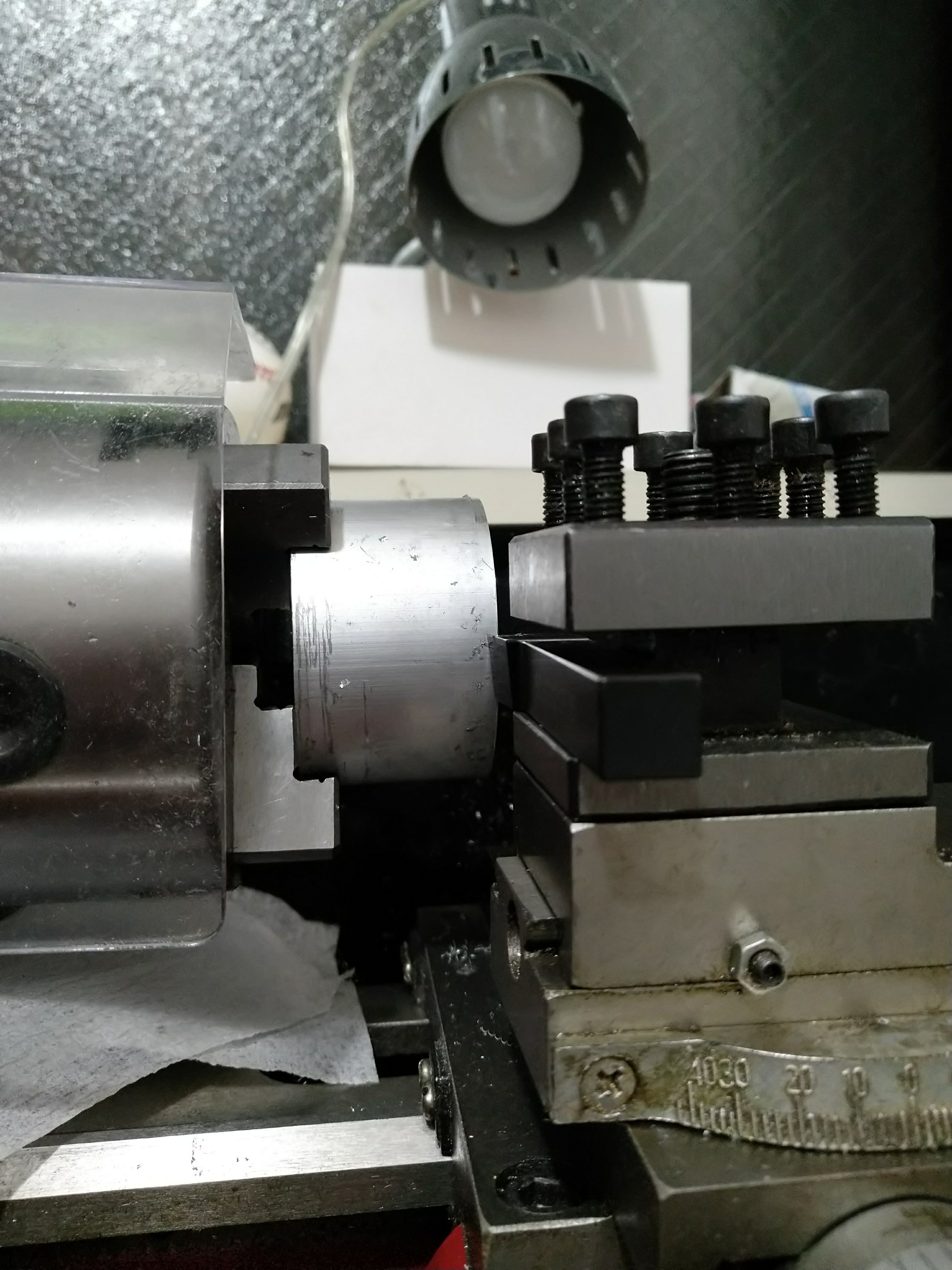

这种迷你车床原来配的四刀位夹具,间距倒是超过了12mm,然而实际夹上发现,刀头比圆心高很多。

BTW,这种车床加工超过60外径的工件,可选刀具非常有限,外圆刀杆尚可通过磨削的方式匹配,裁断刀因为外形特殊,根本不能工作,只能把横向进给拖板旋转90度,但是这样做比较费时,而且每次恢复原装更花时间,因为转盘刻度并不准确,误差大到会车出锥形。

在这提供一种能用车床和砂轮机做出来的刀架设计或者说刀架和夹具一体。

http://www.toolsandmods.com/lathe/mini-lathe-qctp

http://www.homemetalshopclub.org/projects/toolpost/toolpost.html

对我而言这个这个设计很好,但是我没有软钢条来源,也就无从下手,而铝合金的强度是否合格又是未知数。
